Nové výkonné modely Laverda M400

Další generace rodinných mlátiček Laverda

odeslat přátelům
autor: Václav Štursa ml.
publikováno: 31.7.2015

Ač by se mohlo zdát, že na sklízecích mlátičkách není již co vymyslet, opak je pravdou. Jasným důkazem jsou nové sklízecí mlátičky Laverda, které se v letošní sezóně dočkaly nejen nového „kabátu“, ale i důležitých konstrukčních změn ukrytých pod ním.

Technici připravili pro novou sezónu novinku v podobě sklízecí mlátičky řady M400. Na plný plyn běží také výroba kombajnů ostatních koncernových značek vyráběných v Itálii. Po dokončení spojení značky Laverda s koncernem AGCO, kdy se Laverda stala v rámci koncernu jediným výrobcem sklízecích mlátiček, se totiž výroba, která byla dříve v Dánsku, kompletně přesunula do továrny v Breganze. V Itálii tedy vyrábějí nejen modely do 330 koní, jako tomu bylo doposud, ale i řadu osmivytřásadlových a hybridních modelů. Výjimkou, která potvrzuje pravidlo, tak zůstane pouze jednorotorový kombajn vyráběný na americkém kontinentě. Znamená to další posílení významu značky Laverda a také je to známka důvěry ve zkušenosti místních techniků – Breganze se tak stává evropským centrem pro výrobu sklizňové techniky koncernu AGCO.

Nový nejen kabát
Nejenom designové změny, byť ty jsou patrné na první pohled, proběhly v podstatě na všech sklízecích mlátičkách. Laverda je bezesporu světovým leaderem v kategorii svahových mlátiček, vždyť zkušenosti s výrobou sklízecích mlátiček s naklápěním celého stroje proti svahu mají v Laverdě už od roku 1970.

Největším omezením svahových speciálů byla a je legislativně stanovená maximální šířka stroje při jízdě na pozemních komunikacích. Proto bylo možno vyrovnáváním vybavit pouze sklízecí mlátičky menších kategorií, nebo osadit stroj na dnešní poměry už poměrně úzkými pneumatikami. Kdo tedy nechtěl vzít za vděk strojem pouze s vyrovnáváním sítové skříně, ale chtěl plnohodnotnou svahovou mlátičku, byl nucen volit mezi méně výkonnými stroji nebo se spokojit s užšími koly.

Technici v Breganze vyvinuli přední nápravu, která umožňuje montáž pneumatik o šířce 800 mm i na stroje se šesti vytřásadly – tedy výkonné konvenční mlátičky, kterých se na polích ČR a Slovenska pohybuje nejvíce. Nová kinematika nápravy , takže ani při montáži pneumatik širokých 800 mm nepřesáhne šířka stroje 3,5 metru u pětivytřásadlových, resp. 3,8 m v případě šestivytřásadlových strojů.

Přehled mlátičky Laverda M400

Power Flow žací lišta
Žací lišta zajistí plynulý chod všech plodin díky kombinaci pásové a klasické lišty pro maximální produktivitu.

Pásový systém: jeden metr dlouhé a pevné pásy, které jsou umístěné mezi žací kosou a vkládacím šnekem. Vysoké a krátké klasy budou bezproblému posečeny a v pořádku dopraveny k vkládacímu šneku a dále do mlátičky. Pás udržuje potřebnou rychlost pro všechny rychlosti a díky tomu zvyšuje produktivitu

Přihaněč: hydraulicky poháněný přihaněč dokáže podávat nejnižší klásky, ale i ty vejvyšší. V nejnižší pozici přihaněče zvednou přiháňky bez problémů i polehlé obilí. Rychlost otáček přihaněče se nastavuje automaticky po předchozí předvolbě operátora. Respektive rychlost otáček reaguje na rychlost kombajnu pro co nejhladší vkládání do lišty.

Žací kosa: exklusivní žací kosa Schumacher garantuje vyšší žací sílu, přesnost a rychlost 1220 ot/min i při zeleném porostu. Sílná převodovka zajistí minimální vibrace. Nože na kose jsou dvojnásobně upěvněné, konstatně naostřené a samočistící. Pro tuto kosu není problém opravdu žádný porost.

Řepkové kosičky: exklusivní design Power Belt kosiček zajistí, že je lze namontovat bez potřeby dalších upevnění. Možné je také objednat speciální šnek nad šnekový dopravník, který usměrní vysokou hmotu.

Děliče: standartní složitelné děliče Torpedo byly navrženy pro všechny druhy rostlin a pro všechny podmínky. Manipulování je lehké a bez potřeby nářadí. Unikátní design zajistí, že sklopení pro převpravu je opravdu snadné.

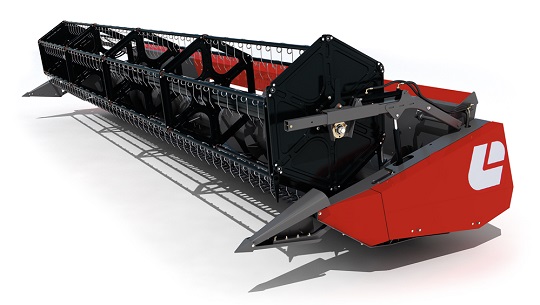

Free Flow žací lišta
Velký průměr vkládacího šneku zajistí vyšší kapacitu vkládání.
Otevřený profil rámu zajistí větší přehled nad tokem hmoty. Rám je designován pro jednoduché nalištování.
Lšta je připojena k mlátičce pomocí centrálního panelu připojení pro elektroniku a hydrauliku. To zajistí rychlé operace.

TST - Tera Soft Touch
Systém TST funguje jako automatická kopírka. Všechny data jsou přenášený elektricky a díky tomu zajistí okamžitou reakci vyrovnávání. Jedná se o dvě pracovní pozice: od 50 do 200mm pro krátké klasy nebo od 100 do 500mm pro větší klásky.

PFR - Power Feed Roller
PFR buben je jedna z dalších jednoznačných výhod. Zajistí plynulé vkládání, částečný výmlat a stálý výkon mlátičky. Výhody jsou jak pro mlátičku tak pro váš komfort jízdy.

Šikmý dopravník WWHP
Dlouhý šikmý dopravník s velkou hltností vyvinut pro maximální výkon i s velkými lištami. Zvedací kapacita je až 2 600kg.

MCS PLUS - Multi Crop Separator Plus
Výmlat jako každý jiný? To u Laverdy určitě nenajedete! Technologie dvou velkých a jednoho malého bubnu zajistí perfektní výmlat. Hlavním specifikem je ale speciální patentovaný systém otočného koše na třetím bubnu. Je možné dát koš na vrchní nebo spodní stranu. Tato inovace zajistí, že bude výmlat perfektní ve všech podmínkách.
Nastavení je opravdu snadné. Operátor přehodí koš podle potřeby jedním tlačítkem přímo z kabiny.

Separace a čištění
Systém dlouhých vytřasadel Laverda zajistí, že tyto vytřasadla se speciálním designem dosáhnou maximální produktivity. Výkonný ventilátor s různým tokem vzduchu zajistí maximální přizpúsobení pro ideální čištění. Tyto výhody mají za následek vysoký výkon a nízkou spotřebu paliva. Modely M410 LC, M400 LS a M400 LCI mají zásobník zrna o velikosti 8600 litrů. Všechny modely mají vysokou rychlost vysípání 105 l/s. Vykládací roura umístěná na vršku zasobní zajistí přehledné a pohodlné vysípání za všech podmínek.

HDC - vysoko kapacitní nastavitelné síta
HDC - High Capacity Desing nastavitelná síta, která mají speciální profil a protichůdné pohyby, jsou základním vybavením. Zrno je kvalitně a rychle vyčištěno, proto je vše mnohem více efektivní a to díky speciálnímu designu. Síta mohou být elektricky nastavitelná s tím, že kontrola čistoty probíhá přímo z kabiny pohledem do zásobníku.

Drtič a rozmetadlo plev
Šesti řádkový drtič zajistí maximální výkon a přesnost řezání. U pěti vytřasadlového provedení se jedná o 72 nožů a u šesti vytřasadlového dokonce 88 nožů. Široce nastavitelné nože a protiostří zajistí ideální délku drtě. Možné je také objednat elektricky nastavitelné deflektory, které přesně nasměrují letíci drť.
Pro ujištění, že plevy nebudou ležet v jednom řádku, má Laverda důležité metače plev. Metače jsou v podstatě dva lopatkové ventilátory, které zajistí kvalitní rozhoz plev za všech podmínek.

Kabina Skyline
Vítejte v budoucnosti
Zcela nová kabina Skyline navržena vývojáři z Lavery tvoří příjemné, pohodlné a přehledné místo pro práci. Interiér je pěkný, ale zároveň velmi praktický a kvalitní.

Sedadlo operátora
Optimální posez v pohodlné, vzduchově odpružené sedačce s místem pro opření nohou a nastavitelným volantem zajistí, že řidič může očekávat maximum pohodlí a to také díky automatickému topení a klimatizaci nebo chladící schránce pod sedadlem instruktora.

Zvuková izolace a výhled
U Laverdy naleznete excelentní zvukovou izolaci z inovativních materiálů na trhu (PVB akustický film). Rozhled je zajištěný velkým předním oknem, které poskytuje maximální výhled do lišty. Elektricky nastavitelná boční zrcátka zajistí, že operátor bude mít vždy perfektní výhled dozadu.

Multimediální navigace "NY 800"
Ve výbavě je také multimediální navigace "NY 800" s 6,2 palců velkým displejem, který zvládá věci jako: navigační systém, rádio, CD a DCD přehrávač, dva USB porty a slot pro SD kartu, Bluetooth technologie a AV-IN (audio-video).

Techtouch terminál
Ovládací terminál o velikosti 10,4 placů garantuje detailní informace o chodu stroje a je vždy dobrým pomocníkem pro operátora. Samotná obrazovka má mnoho poloh a nastavení. Samozdřejmostí je zobrazení zadní kamery nebo kamery na rouře. Možné je také to, aby zároveň běžely 4 různé informační moduly v jeden moment.

Powegrip opěrka
Pohodlná a pěkně vypadají ruční opěrka usnadní ovládání ještě více. Operátor má na dosah všechny důležité prvky ovládání.

Powergrip ovládací páka
Pozice a uspořádání uživatelsky příjemné ovládací páky Powergrip zajistí, že práce do dlouhé noci bude snadná a pohodlná.

Klávesnice
Přehledná klávesnice umístěná napravo od ovládacího panelu zajistí, že ovládání mlátičky bude opravdu snadné. Nacházejí se ovladače monitoru ale také naklápěcího systému.

Motory AGCO Power
Motory AGCO plní všechny standarty dnešní doby, tedy emisní normu Tier 4, maximální hospodárnost, nízkou spotřebu a dlouhou životnost.
Motory mají s EGR a SCR technologií, které snižují emise a účinky na životní prostředí bez toho, aby měli nějaké negativní dopady na provoz a údržbu. Ve všech modelech série M400 je elektronický systém, který řídí výkon inteligentním způsobem a díky tomu poskytuje extra sílu během náročných operací.


Vyrovnávání
Modely M410 LC, M400 LC a M400 LCI s vyrovnáváním jsou založené na pantentech, které drží značka Laverda a díky tomu poskytnou pohodlnou a bezpečnou jízdu i v nějvětších kopcích.
Vyrovnávání je možné až do 20% pro maximální pohodlí, výkonnost a bezpečí. Excelentní stabilitu zajistí velké pneumatiky (800/65 R32). Mlátička Laverda se i s vyrovnáváním vleze do přepravní šířky 3,5m (u 5 vytřasadlových), Což je ideální i pro jízdu na strmých cestách.

Technical Specifications: M400

Cutting header
Free Flow - Cutting width m 4,80-7,60
Power Flow - Cutting width m 5,50-6,80
TST standard
Front elevator
Feeding system PFR
Drum
Diameter x width mm 600 x 1.340
Beating bars 8
Ballast bars 8
Concave
Bars 12
Wrapping angle degrees 120
MCS Plus - Multi Crop Separator Plus
Activation of control system electric
Total forced separation surface m2 1,89
Straw-walkers
Straw-walkers / steps 5/4
Separation surface m2 7,62
Sieving pan and fan
Sieving surface m2 4,67
Fan volumetric
Grain tank
Capacity litres 9.000
Unloading speed litres/sec. 105
Cab and driver’s seat Skyline Cab
Automatic air conditioning system standard
Multifuncion Powergrip Lever standard
TechTouch Terminal standard
AGCOMMAND® Standard Plus + 1 year licence standard
AUTO-GUIDE xls optional
SCR technology engine AGCO Power
Type 74 AWF.1047
Power (ECE R120) kW 225kW@1950rpm boost

Technical Specifications: M410

Cutting header
Free Flow - Cutting width m 4,80-7,60
Power Flow - Cutting width m 5,50-7,70
TST standard
Front elevator
Feeding system PFR
Drum
Diameter x width mm 600 x 1.600
Beating bars 8
Ballast bars 8
Concave
Bars 12
Wrapping angle degrees 120
MCS Plus - Multi Crop Separator Plus
Activation of control system electric
Total forced separation surface m2 2,25
Straw-walkers
Straw-walkers / steps 6/4
Separation surface m2 9,06
Sieving pan and fan
Sieving surface m2 5,58
Fan volumetric
Grain tank
Capacity litres 9.000
Unloading speed litres/sec. 105
Cab and driver’s seat Skyline Cab
Automatic air conditioning system standard
Multifunction Powergrip Lever standard
TechTouch Terminal standard
AGCOMMAND® Standard Plus + 1 year licence standard
AUTO-GUIDE xls optional
SCR and EGR technology engine AGCO Power
Type 84 AWF.937
Power (ECE R120) kW 265kW@2000rpm boost



Technical Specifications: M400 LC
Cutting header
Free Flow - Cutting width m 4,80-7,60
Power Flow - Cutting width m 5,50-6,80
TST standard
Front elevator
Feeding system PFR
Drum
Diameter x width mm 600 x 1.340
Beating bars 8
Ballast bars 8
Concave
Bars 12
Wrapping angle degrees 120
MCS Plus - Multi Crop Separator Plus
Activation of control system electric
Total forced
separation surface
m2 1,89
Straw-walkers
Straw-walkers / steps 5/4
Separation surface m2 7,62
Sieving pan and fan
Sieving surface m2 4,67
Fan volumetric
Grain tank
Capacity litres 8.600
Unloading speed litres/sec. 105
Cab and driver’s seat Skyline Cab
Automatic air conditioning system standard
Multifuncion Powergrip Lever standard
TechTouch Terminal standard
AGCOMMAND® Standard Plus + 1 year licence standard
SCR technology engine AGCO Power
Type 74 AWF.1047
Power (ECE R120) kW 225kW@1950rpm boost
Automatic levelling device
Transversal 20%

Technical Specifications: M410 LC

Cutting header
Free Flow- Cutting width m 4,80-7,60
Power Flow- Cutting width m 5,50-6,80
TST standard
Front elevator
Feeding system PFR
Drum
Diameter x width mm 600 x 1.600
Beating bars 8
Ballast bars 8
Concave
Bars 12
Wrapping angle degrees 120
MCS Plus - Multi Crop Separator Plus
Activation of control system electric
Total forced separation surface m2 2,25
Straw-walkers
Straw-walkers / steps 6/4
Separation surface m2 9,06
Sieving pan and fan
Sieving surface m2 5,58
Fan volumetric
Grain tank
Capacity litres 8.600
Unloading speed litres/sec. 105
Cab and driver’s seat Skyline Cab
Automatic air conditioning system standard
Multifunction Powergrip Lever standard
TechTouch Terminal standard
AGCOMMAND® Standard Plus + 1 year licence standard
SCR and EGR technology engine AGCO Power
Type 84 AWF.937
Power (ECE R120) kW 265kW@2000rpm boost
Automatic levelling device
Transversal 20%


Technical Specifications: M400 LCI

Cutting header
Free Flow - Cutting width m 4,80-7,60
Power Flow - Cutting width m 5,50-6,20
TST standard
Front elevator
Feeding system PFR
Drum
Diameter x width mm 600 x 1.340
Beating bars 8
Ballast bars 8
Concave
Bars 12
Wrapping angle degrees 120
MCS Plus - Multi Crop Separator Plus
Activation of control system electric
Total forced
separation surface
m2 1,89
Straw-walkers
Straw-walkers / steps 5/4
Separation surface m2 7,62
Sieving pan and fan
Sieving surface m2 4,67
Fan volumetric
Grain tank
Capacity litres 8.600
Unloading speed litres/sec. 105
Cab and driver’s seat Skyline Cab
Automatic air conditioning system standard
Multifuncion Powergrip Lever standard
TechTouch Terminal standard
AGCOMMAND® Standard Plus + 1 year licence standard
SCR technology engine AGCO Power
Type 74 AWF.1047
Power (ECE R120) kW 225kW@1950rpm boost
Automatic levelling device
Transversal 20%
Longitudinal uphill 30%
